Thiết kế phối trộn khoa học cho gạch bê tông: Lộ trình kỹ thuật từ nguyên liệu thô đến hỗn hợp đồng nhất

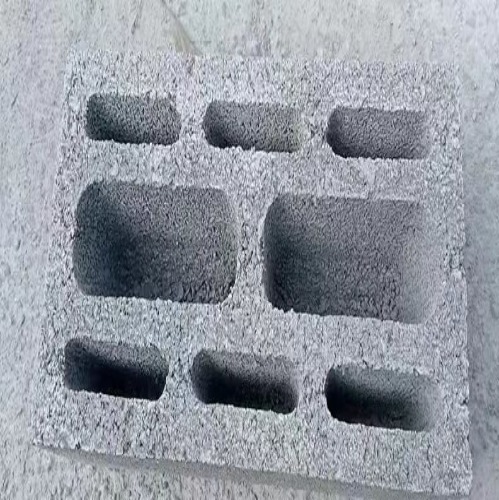

Cái chất lượng gạch bê tông Về cơ bản, nó dựa trên thiết kế hỗn hợp, và cốt lõi của thiết kế hỗn hợp nằm ở việc cân bằng giữa cường độ, độ bền và tính kinh tế. Đối với sản xuất gạch sử dụng bê tông khô cứng, thiết kế hỗn hợp không chỉ đơn thuần là áp dụng một công thức, mà là một quá trình tối ưu hóa động dựa trên đặc tính của nguyên vật liệu và các thông số quy trình.

I. Vai trò và logic lựa chọn nguyên liệu thô

Bước đầu tiên trong thiết kế hỗn hợp là làm rõ chức năng của từng loại vật liệu. Xi măng P-O 42,5, là vật liệu xi măng chính, quyết định giới hạn cường độ cuối cùng của gạch dựa trên cấp cường độ của nó. Liều lượng quá thấp sẽ dẫn đến cường độ không đủ, trong khi liều lượng quá cao sẽ làm tăng chi phí và nguy cơ sinh nhiệt trong quá trình thủy hóa. Cát trung bình lấp đầy các khoảng trống giữa các cốt liệu thô. Mô đun độ mịn của nó cần được kiểm soát trong khoảng từ 2,3 đến 3,0, và hàm lượng bùn không được vượt quá 3%, nếu không sẽ ảnh hưởng đến độ bền liên kết giữa xi măng và cốt liệu. Đá dăm 5-10mm tạo thành khung xương; hàm lượng các hạt hình kim và hình mảnh phải được kiểm soát để đảm bảo độ nén chặt.Tro bay hoặc bột khoáng"Là chất phụ gia, nó cải thiện khả năng thi công và giảm lượng xi măng sử dụng - hiệu ứng vi cốt liệu của tro bay lấp đầy các lỗ rỗng, nhưng liều lượng của nó phải được kiểm soát ở mức 15%-25% vật liệu xi măng; liều lượng quá cao sẽ dẫn đến sự chậm phát triển cường độ sớm. "Chất giảm nước và chất xúc tiến" cho phép điều chỉnh tỷ lệ phối trộn: chất giảm nước giúp tăng độ lưu động ở tỷ lệ nước-xi măng thấp, trong khi chất xúc tiến bù đắp cho sự chậm phát triển cường độ sớm do chất phụ gia gây ra. Nước trộn phải tuân thủ tiêu chuẩn JGJ 63; hàm lượng clorua và sulfat quá cao sẽ ăn mòn cốt thép và gây ra các vấn đề về độ ổn định thể tích."

II. Các yếu tố cốt lõi của thiết kế tỷ lệ phối trộn bê tông khô cứng

Bê tông khô cứng có đặc điểm là độ sụt xấp xỉ 0, thể hiện trạng thái "tạo thành cục khi bị ép nhưng vỡ vụn khi va đập". Thiết kế độ sụt bằng 0 này có nghĩa là lượng nước sử dụng cực kỳ nhạy cảm—tỷ lệ nước-xi măng thường được kiểm soát trong khoảng từ 0,28 đến 0,35. Điểm khởi đầu hợp lý cho thiết kế hỗn hợp là "quy tắc tỷ lệ nước-xi măng": suy ra tỷ lệ nước-xi măng dựa trên cường độ mục tiêu (ví dụ: MU15 hoặc MU20), sau đó xác định tổng lượng vật liệu xi măng thông qua thử nghiệm trộn. Phạm vi thiết kế hỗn hợp ban đầu điển hình có thể được thiết lập như sau: xi măng 280-350 kg/m³, tro bay 60-80 kg/m³ (tỷ lệ thay thế khoảng 20%), tỷ lệ cát 40%-45%, và lượng đá dăm được điều chỉnh theo khối lượng riêng. Tuy nhiên, phạm vi này chỉ là điểm khởi đầu và cần phải được "điều chỉnh thông qua thử nghiệm"—sau mỗi lần điều chỉnh tỷ lệ nước-xi măng hoặc tỷ lệ phụ gia, các mẫu phải được đúc và thử nghiệm cường độ nén 7 ngày và 28 ngày, đồng thời kiểm tra khả năng chống đóng băng-tan chảy (tỷ lệ mất khối lượng ≤5% sau 25 chu kỳ đóng băng-tan chảy) và mật độ biểu kiến ​​(thường ≥2200 kg/m³).

III. Quy trình phối trộn: Đảm bảo sự thành công của thiết kế phối trộn

Dù thiết kế hỗn hợp có chính xác đến đâu, nếu quá trình trộn không được kiểm soát, mọi nỗ lực trước đó sẽ trở nên vô ích. Bê tông khô cứng, do hàm lượng nước thấp và hàm lượng bột cao, rất dễ bị phủ lớp xi măng không đều hoặc phân tách cục bộ. Máy trộn cưỡng bức là lựa chọn duy nhất – lực cắt của nó có thể phá vỡ các cục xi măng. Thời gian trộn tối thiểu là ≥90 giây; trong sản xuất thực tế, cần quan sát trạng thái của hỗn hợp: nếu bề mặt được phủ đều lớp xi măng sau khi nhào bằng tay mà không có nước rò rỉ, thì độ đồng nhất đạt tiêu chuẩn; nếu xuất hiện dấu hiệu tách vữa và cốt liệu thô, thời gian trộn nên được kéo dài đến 120 giây. Thứ tự thêm vật liệu cũng rất quan trọng: nên trộn đá dăm, cát và một nửa lượng nước trong 30 giây trước, sau đó thêm xi măng, tro bay và phụ gia, cuối cùng thêm phần nước còn lại. Điều này tránh được sự thất thoát xi măng do mảnh vụn bay. Khối lượng riêng của mỗi mẻ phải được kiểm tra; Nếu độ lệch vượt quá ±2%, cần điều chỉnh tỷ lệ pha trộn.

Phần kết luận

Pha trộn theo tỷ lệ khoa học Đây không chỉ là những tính toán trên giấy tờ, mà là một chu trình khép kín gồm **"thiết kế - thử nghiệm trộn - điều chỉnh - kiểm chứng"**. Trong các hệ thống khô cứng, việc kiểm soát nước chính xác, thay thế phụ gia hợp lý và tuân thủ nghiêm ngặt thời gian trộn là vô cùng cần thiết. Chỉ bằng cách xác định tỷ lệ trộn phù hợp đáp ứng các yêu cầu về độ bền, khả năng chống đông và mật độ thông qua thử nghiệm, và bằng cách tiêu chuẩn hóa nghiêm ngặt quy trình trộn, chúng ta mới có thể đảm bảo rằng mỗi viên gạch giữ được khả năng chịu tải và độ bền trong thời gian sử dụng lâu dài. Bản chất khoa học của tỷ lệ trộn cuối cùng dẫn đến việc đạt được sự cân bằng tối ưu giữa chất lượng và chi phí trong khi vẫn đáp ứng các tiêu chuẩn.
